LED背光源和LCD液晶背光源的光亮度、色度光譜分析

2011-05-14

                                         LED背光源和LCD液晶背光源的光亮度、色度光譜分析
    概要：LCD 液晶背光源(Back Light)目前按光源類型分主要有EL、CCFL 及LED 三種背光源。LCD 本身并不發光，而是靠位于其下方的背光模組提供光源。通過控制LCD 上的像素，形成不同色彩、不同亮度、不同灰度的彩色圖像。可見，背光模組是LCD的重要組成部件之一。

     目前，LCD 液晶屏、LED 顯示屏廣泛應用在戶外廣告、景觀照明、室內裝飾、液晶電視、交通指示、筆記本顯示等領域，背光源的發光特性、色度參數、光度參數越來越受到國際社會的關注，因為它是衡量背光源的重要指標。為了得到高效能、高亮度的背光源，對其色度參數和光度參數測試顯得更為重要，衡量背光源重要的參數就是光亮度(Cd/m2)，同時在背光源企業的品質檢測中對背光源的色度、主波長、光譜、色純度也顯得同樣重要。

      傳統的光亮度計以日本東光公司 BM-7 光亮度計為例，只能實現對光亮度和色度的測試。荷蘭Avantes 公司的AvaSpec-2048 光亮度計不僅能實現對亮度的測試，而且還實現對LED 背光源的主波長、光譜、色純度、FWHM 等光度參數的測試。對于LED 背光源，LED不是完全單色光，但LED 的主波長、色純度、FWHM 線寬也是一項重要參數，因為純度越高，線寬越窄，其單色性越好，對人眼的響應就越明顯，說明LED 背光源發光特性也越好。下面是Avantes 公司的AvaSpec-2048 光亮度計與日本東光BM-7 測試項目對比：

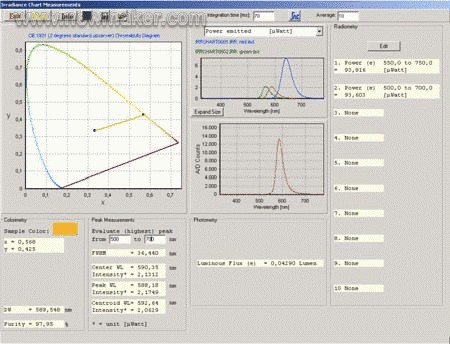

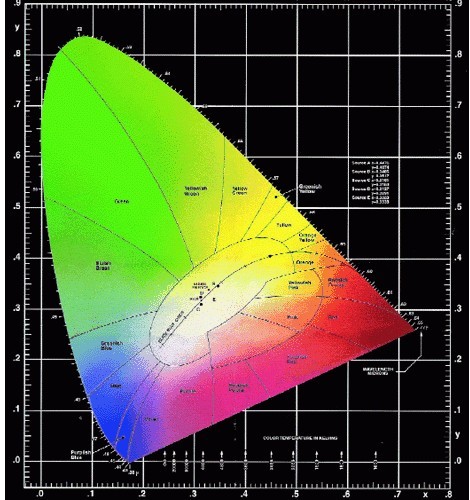

      LED 背光源是一個光輻射現象，對光亮度測量采用只需要在系統中搭配光亮度測試相關配件，如光斑光學組件(直徑是3,5,10mm)，也可根據用戶要求定制光斑組件的大小,采用專用的光亮度軟件，可以實現對不同點光亮度值測試，可以在線計算多個點光亮度平均值和標準偏差值，并且在軟件里可以設置光亮度的閾值，在品質檢測中，可以提示背光源光亮度值檢驗的范圍標準。同時Avantes 公司的AvaSpec-2048 光亮度計通過AvaSoft-IRRAD 輻射測量軟件還可以對背光源光進行光度學、色度學和輻射度學參數的分析，背光源較關注的參數的主波長、色純度、光譜等，如: 光強度（單位為Candela）、輻射量（μWatt/cm2, μJoule/cm2，μWatt 或μJoule）、光度量（Lux 或 Lumen）、色坐標X, Y, Z, x, y, z, u, v 和色溫等十多個參數， 例如：主波長、、中心波長、峰值波長等。

?
