流變測試-青島新領劉速旋轉粘度計說明書

2011-04-25

       全球紡織采購供應鏈色彩解決方案商——天友利，近幾年來，越來越多的頂尖零售商和服裝品牌廠家選擇天友利作為自己的優選或共選色彩技術提供商。產品涉及行業：塑料、 涂料、 紡織、 汽車、 化妝品、 數碼影像、 印前 、印刷、 油墨、 色覺測試、 包裝等。

一、概述
六速旋轉粘度計可進行各流變參數的測量，根據多點測量數值繪制流變曲線，確定液體在流動過程中的流型，選用合適的計算公式，對非牛頓流體進行較精確的測量，用于現場鉆井液流變參數的研究分析，同時，可進行動、靜切力、流性指數和稠度系數等一系列技術參數的測定。有利于安全、快速、科學鉆井的需要。具有操作方便，測試準確的特點。
二、型號及規格
ZNN-D6型     F1扭力彈簧測量組件
F0.2扭力彈簧測量組件 （可選件）
三、儀器的主要技術參數
主要技術參數
序號 名   稱 技  術  指  標
1 電  源 220V±5%  50Hz
2 .電機功率 7.5W/15W
3 電機轉速 750/1500 r/min
4 變速范圍 3、6、100、200、300、600r/min
5 速    梯 5、10、170、340、511、1022 S-1
6 .測量精度 1~25 mPa?s±1 mPa.s（牛頓流體）
25 mPa?s以上 ±4%  （牛頓流體）
7 粘度測量范圍 牛頓流體：  1~300mPa.s (F1測量組件)
1~60mPa.s (F0.2測量組件)
非牛頓流體：1~150 mPa.s (F1測量組件)
1~30 mPa.s (F0.2測量組件)
剪切應力：  0~153.3Pa (F1測量組件)
0~30.7Pa (F0.2測量組件)

四、儀器的結構與工作原理
1、動力部分：
雙速同步電機 轉速：750/1500r/min、 型號90TZ5H3  電機功率：7.5W/15W、電源：220V±10% 50Hz
2、變速部分：
可變六速：3、6、100、200、300、600r/min   速    梯：5、10、170、340、511、1022 S-1
電機通過傳動齒輪（1）、（2）、（3）經彈性連接傳至齒輪（6）、
（9）帶動（11）、（12）形成100 r/min、200 r/min(此時離合器上提位置)
當經彈性連接傳至齒輪（7）、（8）帶動（11）、（12）形成300 r/min、600 r/min
(此時離合器下壓位置)
當經彈性連接傳至齒輪（4）、（5）至蝸桿（13）帶動蝸輪（10）經齒輪（11）（12）形成3 r/min、6 r/min(此時離合器在中間位置)。
見（圖二～圖三）；（表一～表二）。

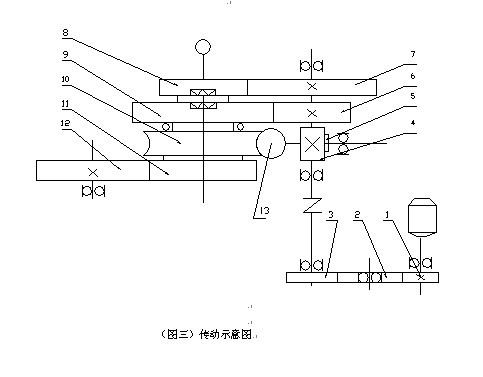

（圖三）傳動示意圖
