望遠系統中成像光束的選擇
一、望遠鏡系統的基本結構：

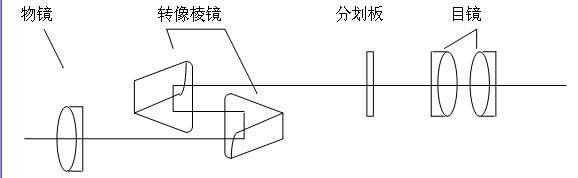

雙目望遠鏡系統：

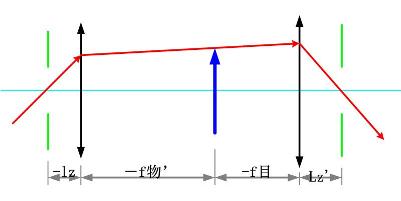

望遠鏡系統簡化圖

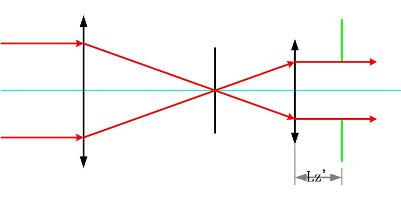

二、望遠系統中的光束限制：
前面系統的出瞳與后面系統的入瞳重合，否則會產生光束切割，前面系統的成像光束中有一部分將被后面的系統攔截，不參與成像。

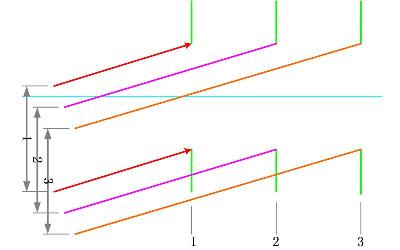

1，物鏡左側10mm
hz物＝0.75mm
hz分＝8mm
hz目＝9.25mm
lz'=20.5mm
2，物鏡上
hz物＝0mm
hz分＝8mm
hz目＝9.35mm
lz'=21mm
3，物鏡右側10mm
hz物＝0.82mm
hz分＝8mm
hz目＝9.51mm
lz'=21.3mm
三、小結：
